Uitslag Feit of Fabel mei 2019

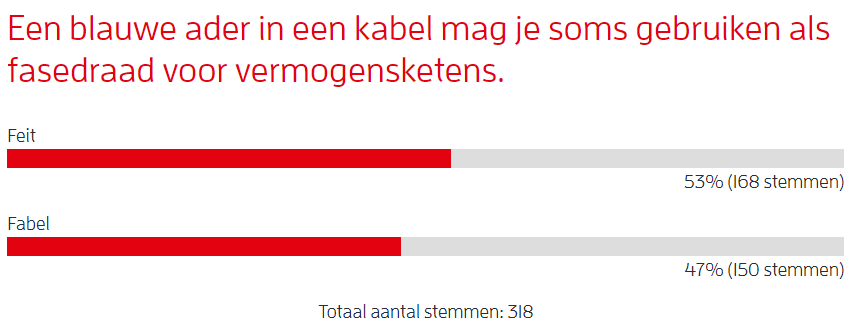

ANTWOORD:

Het juiste antwoord op de stelling is: feit.



Onderbouwing van het antwoord
Het juiste antwoord is feit. Dat antwoord is te ontlenen aan bepaling 514.3.7 van NEN 1010.

Toelichting

Het juiste antwoord is feit. Dat antwoord is te ontlenen aan bepaling 514.3.7 van NEN 1010. In deze bepaling staat, enigszins vereenvoudigd geformuleerd, dat je onder bepaalde voorwaarden een blauwe ader als faseleiding mag gebruiken. Die voorwaarde zijn:

1. er mag geen verwarring ontstaan;

2. er mag geen nul in de kabel zitten.

De tweede voorwaarde is volgens ons duidelijk genoeg, maar de eerste zullen we kort toelichten.

De eerste voorwaarde heeft tot doel om de functie van kleurcodering te behouden. Als je bijvoorbeeld meerdere kabels invoert in een lasdoos, dan verkleint de kleurcodering de kans op foute lassen. Als je van één kabel de blauwe draad als fase moet beschouwen terwijl van een andere kabel de blauwe de nul is, is een vergissing snel gemaakt. Bij een kabel tussen twee verdeelinrichtingen kan de kans op zo’n verwarring bijvoorbeeld erg klein zijn. Daarom staat NEN 1010 het gebruik van een blauwe ader als fase- of schakelader toe zolang er geen verwarring mogelijk is.

De score is opmerkelijk omdat relatief weinig deelnemers het juiste antwoord hebben gegeven terwijl de hiervoor aangehaalde bepaling niet ingewikkeld geformuleerd is. Een mogelijke reden voor de relatief lage score is dat er nog een andere bepaling in NEN 1010 staat die wat roet in het eten gooit.

Dat is bepaling 514.3.1.1 die stelt dat de nulleiding over de gehele lengte blauw moet zijn. Deze regel is van toepassing op blauwe aders die als nul worden gebruikt. En in de feit of fabel is daar geen sprake van.

Het juiste antwoord is dus feit omdat onder bepaalde voorwaarden (dus ‘soms’) de blauwe ader in een kabel gebruikt mag worden als fase.
